Спортивные сооружения

Арена ЦСКА на 30000 зрителей — уникальное современное спортивное сооружение, соответствующее нормам FIFA и UEFA. Стадион будет использоваться в качестве тренировочной базы во время чемпионата мира по футболу 2018 года.

Вся телекоммуникационная инфраструктура стадиона, включая локальную вычислительную сеть, Wi-Fi и систему телефонии, построена БЕЛТЕЛ на базе технологий Avaya.

При выборе ИТ-решений для данного объекта заказчик в первую очередь руководствовался критериями надежности, отказоустойчивости, простоты управления и экономической целесообразности.

Локальная вычислительная сеть (ЛВС) стадиона, построенная по архитектуре Avaya SDN-Fx, не только создает условия для проводного и беспроводного доступа к интернету для работников, арендаторов и посетителей стадиона, но также обеспечивает работу IP-телефонии и служит опорной сетью для всех основных инженерных систем стадиона: системы видеонаблюдения, СКУД, СОУЭ, КСБ, часофикации, системы оплаты парковки, систем мониторинга инженерных конструкций, систем отображения видеоинформации и IPTV.

Магистральная часть ЛВС построена на коммутаторах Avaya Virtual Services Platform серий VSP 7200 и VSP4000 с применением технологии Shortest Path Bridging (SPB, IEEE 802.1ah/802.1aq). Все основные компоненты ЛВС полностью зарезервированы, при этом технология Shortest Path Bridging делает возможным активное использование всех коммутаторов и линий связи сети в режиме распределения нагрузки. В случае отказа система гарантирует быстрое перестроение логической топологии сети с полным сохранением всех сервисов.

На уровне доступа используются коммутаторы Avaya серии ERS 3500, подключенные дублированными соединениями к резервированным коммутаторам уровня распределения по технологии SMLT/vIST (MLAG), также обеспечивающей не только отказоустойчивость, но и распределение нагрузки по всем соединительным линиям. Серия коммутаторов Avaya ERS3500 включает широкий выбор моделей, различающихся количеством портов, возможностью стекирования и поддержкой технологии PoE+. Это позволило оптимальным образом организовать уровень доступа и наладить электропитание для камер видеонаблюдения и точек доступа Wi-Fi.

Для создания системы телефонии стадиона выбрана платформа Avaya Communication Manager R6, единое решение для традиционных аналоговых, цифровых и IP-устройств связи в коммуникационной среде.

«Avaya является технологическим партнером многих спортивных событий в мире, таких как: Олимпийские Игры „Ванкувер-2010“ и „Сочи-2014“, Чемпионат мира по футболу 2002г., Чемпионат мира по футболу 2006г. На сегодняшний день наша команда участвует в процессе подготовки к Чемпионату мира по футболу 2018г в России. Когда речь заходит об использовании единой ИТ-инфраструктуры для различных сервисов на стадионе, как административных, так и гостевых, решения Avaya выбираются как зарекомендовавшие себя с лучшей стороны по надежности и эффективности. Построение ИТ-инфраструктуры на стадионе ЦСКА в Москве совместно с нашим партнёром — компанией БЕЛТЕЛ — еще один пример успешного применения технологий Avaya на спортивных объектах мирового уровня», — комментирует Амир Юнусов, Руководитель направления по работе с гостиничным сектором, девелоперами и компаниями-застройщиками, Avaya.

«Я уверен, что появление новых спортивных объектов положительно скажется на развитии отечественного футбола, который традиционно пользуется популярностью у российских болельщиков. Современные технологические решения, примененные при строительстве стадиона, в том числе поставленные нашей компанией передовые телекоммуникационные решения Avaya позволили новому стадиону занять почетное место среди спортивных сооружений международного уровня», — говорит Вячеслав Юферов, Руководитель направления «Спортивные сооружения», БЕЛТЕЛ.

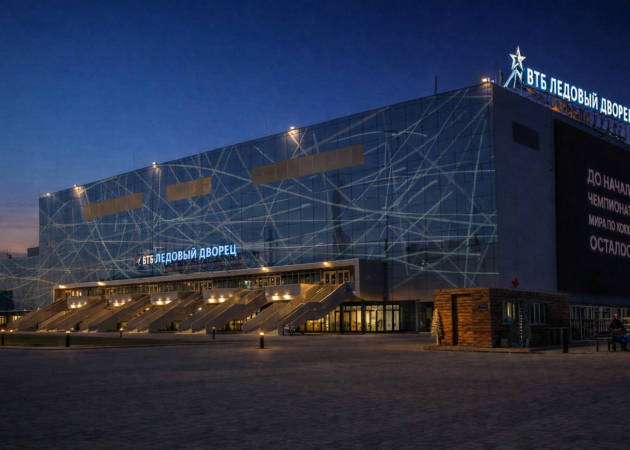

Крупнейший в России ледовый дворец площадью 70 300 тыс. квадратных метров вмещает в себя сразу три арены: большую арену на 12 000 зрителей, малую — на 3500 зрителей, а также тренировочную арену на 500 мест.

Дворец рассчитан на проведение соревнований по хоккею с шайбой и фигурному катанию международного уровня. Помимо этого, большая и малая арены являются трансформерами, что позволяет проводить во дворце соревнования по различным видам спорта, таким как: баскетбол, бокс, единоборства, теннис, художественная гимнастика и т.д. Кроме спортивных мероприятий предусмотрена возможность организации концертов и зрелищных шоу-программ.

Ледовый дворец является частью крупнейшего спортивного кластера под названием «Парк Легенд», возводящегося на территории бывшей промзоны АМО «ЗИЛ».

Для обеспечения безопасности посетителей и выполнения требования правительства РФ (№ 353 от 18 апреля 2014 года) спортивное сооружение оборудовано досмотровым комплексом, состоящим из семи мобильных павильонов и трех камер хранения. Досмотровые павильоны предназначены для контроля болельщиков перед их проходом на спортивную арену и позволяют обнаружить скрытые под одеждой или в ручной клади металлические и металлосодержащие предметы, такие как огнестрельное и холодное оружие, а также взрывные устройства. Павильоны изготовлены на базе «Павильона модульного ПМ 6025» размерами 6000×2540×2700.

В каждом павильоне установлено три стационарных арочных металлодетектора METOR-150. Для детального осмотра содержимого ручной клади применяется рентгенотелевизионная установка (интроскоп) Rapiskan 618X. Для хранения габаритных вещей болельщиков установлены павильоны-камеры хранения, изготовленные на базе «Павильона модульного ПМ 6025» размерами 6000×2540×2700.

Компоновка досмотровых павильонов является уникальной и выбрана исходя из обеспечения досмотра и пропускной способности требуемого количества болельщиков.

В преддверии Зимних Олимпийских и Параолимпийских Игр Сочи 2014 были построены новые спортивные объекты. Наша компания приняла участие в строительстве телекоммуникационной инфраструктуры Ледового дворца «Большой» и Центра санного спорта «Санки».

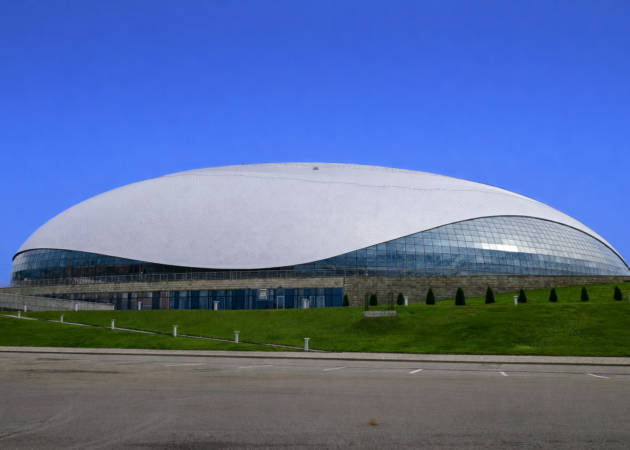

Ледовый дворец «Большой» является частью комплекса объектов Международной федерации хоккея с шайбой (IIHF), который включает в себя Ледовый дворец «Большой» и Ледовую Арену «Шайба» для проведения соревнований по хоккею с шайбой и тренировочный каток. Ледовый дворец «Большой» расположен в Прибрежном кластере Сочи и рассчитан на 12 000 зрительских мест. Компанией БЕЛТЕЛ построена телекоммуникационная инфраструктура дворца емкостью более 2000 портов.

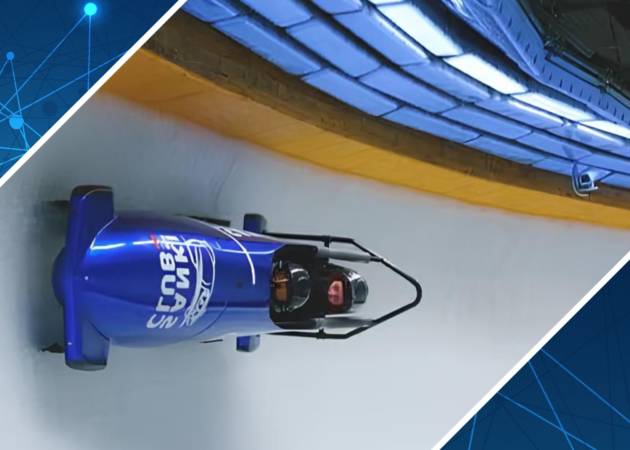

Центр санного спорта «Санки» расположен в Горном кластере Сочи и является первой трассой в России для соревнований международного уровня. Телекоммуникационная инфраструктура спортивного объекта, включающая телефонию (более 500 портов) и сеть передачи данных (более 1600 портов), построена компанией БЕЛТЕЛ.
